Технические характеристики 1NZ FE 1,5 л/108 л. с.

Toyota Ractis sitcaR › Logbook › Отличия 1nz-fe первого и второго поколения

С конца прошлой зимы машина стала долго прогреваться и как следствие возрос расход топлива. Заметно это было и летом, но сильно не напрягало. Был заказан оригинальный термостат и комплект оригинальных свечей. Ещё не поменял, но речь не о том! Покрутив в руках термостаты 1го и 2го поколения вспомнил, как кто-то спорил со мной, что они абсолютно идентичны.

Речь пойдёт об отличиях 1nz-fe первого поколения от второго. Практика и литература показывает на различия не только по термостату.

Горячий термостат на 88 градусов, против 82 градусов на первом поколении моторов. Если в магазине вам продали термостат на 82, то не удивляйтесь повышенному расходу топлива. Если на юге России ощущается это не особенно, то в Сибири и в регионах севера будет гораздо хуже. В теории 88 можно установить на первое поколение моторов и в морозы вам будет гораздо комфортней. (помню как долго-долго прогревал спасио)

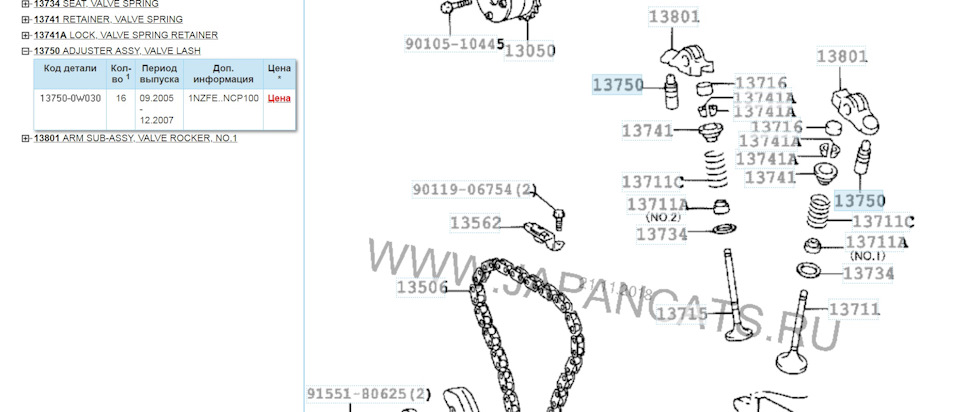

Гидрокомпенсаторы, которые ЕСТЬ на 2м поколении мотора 1nz-fe! Доставляет владельцу свои плюсы и минусы.

Плюсы — не нужно регулировать клапана каждые 2 года или 30 тысяч км, не нужно мучатся с подбором и заказом регулировочных колпачков.

Минусы — повышенная требовательность к маслу. Не стоит тянуть с его заменой, экономить на нём, и проезжать на масле более 8 тысяч км.

Так-же стоит добавить, про то, что распредвалы под гидрокомпенсаторы имеют отличия по сходу кулачков, и не являются взаимозаменяемыми на первом и втором поколении (вряд-ли пригодится, но всё же).

К минусам также, можно отнести другие свечи, которые во втором поколении идут уже только иридиевые и они выше, так что свечи с предыдущего поколения сюда уже не поставишь. Довольно дорогие.

Также отличаться должны и катушки, но этого ещё я не проверял (сравню на выходных). По утверждениям различных источников, головка блока 2го пок. немного выше, откуда и вытекает другая длина свечей и катушек (хотя катушки могли скомпенсировать крышкой клапанов, которая тоже немного, но другая).

Поршневая. Тут у нас главное отличие, которое позволяет 2му поколению не жрать масло очень и очень долго, в отличии от первого поколения, которые начинали страдать масложёром уже после 150 тысяч км пробега. Это отличие заключается в большем числе маслоканалов на самом поршне. Возможно поршни и шатуны также отличаются своей геометрией, но этого утверждать не могу. Подтверждает мои догадки лишь разная степень сжатия в 1nz-fe по каталогам, разные свечи, отличие в высоте гбц, разная мощность. Зная это, можно сделать вывод, что и камеры сгорания на различных поколениях несомненно отличаются.

А теперь вывод и для чего я всё это написал. Покупайте запчасти именно на ваше поколение мотора! Присутствует ещё большой ряд отличий, таких как датчики распредвалов, шкивы распредвалов, муфта ввт-ай, различны крышки клапанов, система охлаждения и ещё многое, чего я не знаю и возможно не знает никто, так как эти моторы практически не ломаются, а когда ломаются, то гораздо дешевле взять контракт нежели углубляться в недра.

Но самое приятное, что при всех различиях — моторы взаимозаменяемы и могут быть установлены на различные автомобили различных годов выпуска! Это было проверено мной на практике.
Есть ещё 3е поколение (а может уже и пятое), но про него пока ничего сказать не могу.
Удачи вам в ремонтах и на дороге! Конечно многое я упустил, поэтому дополнения приветствуются!

Читать еще:  Назначение смазки редукторов

Видео не очень полное, но можно взглянуть наглядно.

Силовые агрегаты 1nz fe, установленные на японских автомобилях фирмы Тойота

Двигатель 1nz относится к серии моторов длительного действия, имеющих малый объем, предназначен для автомобилей фирмы Toyota малого класса. Выпускать моторы данной серии начали в 1997 году, но и сейчас они с успехом используются в современных моделях авто.

Особенности механической части ДВС данного вида

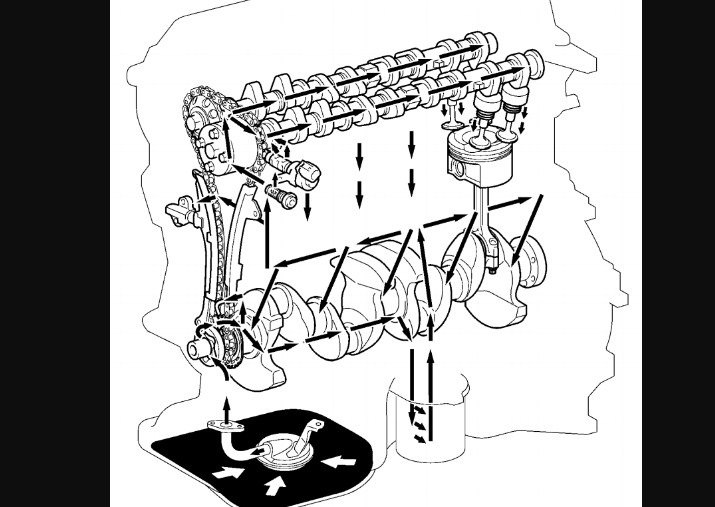

В связи с тем, что рабочие элементы и системы смазки и охлаждения двигателей 1nz fe обладают оригинальной конструкцией, автовладельцев интересует, какие имеет движок 1NZFE характеристики.

Двигатели данного типа располагаются в поперечной плоскости в легковых автомобилях, имеющих передний привод.

Базовый мотор 1NZ FXE обладает высокой степенью сжатия, равной 10,5 и мощностью 109 лошадиных сил, объем цилиндров равен полутора литрам.

Мотор NZ— это 4-цилиндровыйсиловой агрегат, цилиндры в нем расположены прямо. Блок цилиндров и головка выполнены из алюминиевых сплавов, гильзы изготовлены с тонкими чугунными стенками, охлаждение открытого типа. Гильзы максимально прочно соединены с блокомблагодаря неровностям на их поверхности.

Топливо впрыскивается последовательно в соответствии с системой SFI. Каждая форсунка оснащена отдельным проводом, принимающим сигналот электронного блока управления силовым агрегатом, управляющего моментом открытия и закрытия.

Двигатель 1NZ FE обладает системой зажигания, оснащенной отдельной катушкой, каждый цилиндр имеет встроенный коммутатор. Свечи марки Denso K16R-U11 и NGK BKR5EYA11.

Двигатель 1nz fe обладает такой конструкцией, которая не предусматривает проведение капитального ремонта.

Двигатель Тойота 1nz используется в моделях Allion-Premio, AurisJap,Corolla, CorollaRumionи пр.

Техобслуживание двигателей Toyota 1nz

Силовые агрегаты 1NZ FXE нуждаются в следующих регулярных процедурах:

  1. Через каждые десять тысяч километров пробега необходима полная замена смазочного материала.
  2. Зазоры в клапанах газораспределительных механизмов нужно регулировать через каждые 20 тыс. км пути.
  3. Цепь газораспределительного механизма необходимо менять на новый экземпляр после прохождения автомобилем 200 000км.

Описание распространенных проблем, которыми может обладать двигатель 1nzfe

Среди силовых агрегатов фирмы Toyotaнового поколения двигатели серии NZ являются наиболее успешными. Часто встречающиеся проблемы моторов 1NZFXE:

  1. Заниженные и неустойчивые плавающие холостые обороты.
  2. Повышение расхода смазочного вещества.
  3. Загорание контрольной лампочки на приборной доске, указывающей на низкое либо высокое давление масла в системе смазки в силовом агрегате.
  4. Потрескивающий шумный клапан VVti и стуки в 1nz после запуска на холодную.
  5. Повышенные требования к качеству и чистоте в смазочной системе.
  6. Цепь привода ГБЦ (головка блока цилиндров) имеет небольшой срок эксплуатации.
  7. Вибрирующий мотор1nz fe.

Несмотря на перечисленные недостатки, двигатель 1nzfe, установленный в компактном автомобиле фирмы Тойота, является удачным представителем современных японских силовых агрегатов.

Мероприятия по устранению выявленных дефектов

Для стабилизации оборотов двигателя на холостом ходу нужно тщательно очистить и промыть блок дроссельной заслонки и клапан холостого хода, заменить регулятор холостого хода, воздушный датчик и пр.

Повышение потребления моторного масла происходит вследствие длительных пробегов, равных 150 000 км. В данном случае мотор нуждается в замене залегающих колец и маслосъемных колпачков.

Читать еще:  Как развести концентрат антифриза

При замене однорядной цепи газораспределительного механизма и ремня генератора исчезают все шумовые эффекты. При установке цепи необходимо правильно ее затянуть. Меняя цепь необходимо также производить замену звездочки VVT, натяжного механизма и направляющей. Смазывается цепь машинной смазкой. Чтобы мотор издавал меньше шума, конструкцией предусмотрена установка специального натяжителя, башмака и успокоителя цепи.

Чтобы устранить вибрации силового агрегата, следует укрепить переднюю подушку мотора, очистить форсунки, произвести замену топливного фильтра, датчика давления масла, заднего уплотнителя коленчатого вала.

Момент затяжки болтов при закреплении головки блока цилиндров должен быть равен рекомендованным величинам, указанным в технической документации. Затягивать все болты необходимо строго по инструкции. После проведения данных мероприятий мотор будет закреплен прочно.

При загорании лампы давления масла необходимо проверить работу датчика и при необходимости заменить его на новый образец. Если датчик исправен, а лампочка продолжает светиться, нужно произвести полную замену машинного масла в смазочной системе движка.

На вопрос, какое масло лить, ответ однозначный — необходимо заливать в бак силового агрегата моторную смазку только высокого качества в соответствии с рекомендациями завода-изготовителя, размещенными в сопроводительной документации автомобиля. В двигатель 1nzfe рекомендуют заливать моторное масло 0W20.

Автовладельцы часто спрашивают, какие свечи стоят в системе зажигания силовых агрегатов 1nz fe. В соответствии с документацией на автомобиль, мотор 1NZFE оснащен системой зажигания, которая использует свечи, изготовленные из иридия.

Не рекомендуется использовать свечи зажигания, не являющиеся оригинальными, аналоги, как правило, имеют плохое качество.

Капитальный ремонт двигателя 1NZ не производится, т. к. блок цилиндров, установленный в нем, не является ремонтопригодным после пробега свыше 200 тысяч километров. Судя по отзывам владельцев авто, изношенный движок нужно не ремонтировать, а полностью заменить на новый экземпляр, потому что замена комплектующих деталей и узлов, вышедших из строя, обойдется дороже стоимости нового силового агрегата.

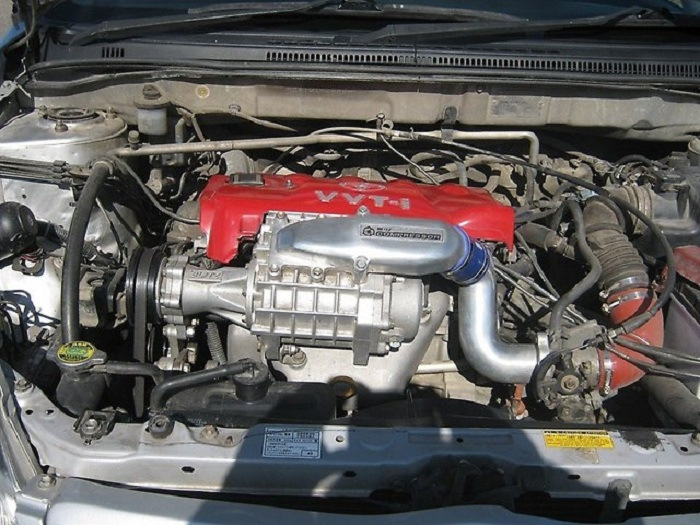

По желанию владельца авто, можно произвести тюнинг двигателя 1NZ, для этого предлагается воспользоваться стандартными тюнинговыми наборами, имеющимися в свободной продаже.

Двигатель Тойота Королла

Двигатели Toyota Corolla считаются надежными и неприхотливыми еще с 1993 года. Японцы умеют создавать конструкции, которые при небольшом объеме обладают высокой мощностью, при этом могут похвастаться минимальным расходом. Это технически совершенные и практичные агрегаты с большим ресурсом.

Двигатель Тойота Королла 1.6 1ZR FE

Мотор Тойота Королла 1.6 1ZR FE можно назвать наиболее востребованным и удачным. Этот движок содержит 4 цилиндра, 16 клапанов, цепной привод ГРМ, что практически исключает проблемы с ним.

Ресурс двигателя довольно большой.

Первые 200 тысяч он пройдет без каких-либо вмешательств, главное, следить за тем, чтобы расход масла не был слишком большим, вовремя менять жидкости (желательно через 10–15 тысяч пробега) и заливать качественное топливо, так как двигатель 1.6 1ZR FE достаточно чувствителен к примесям в бензине.

Как устроен данный мотор?

Двигатель для авто Тойота Королла 1.6 1ZR FE встречается в кузове Е160 и Е150, он разработан с учетом предыдущего опыта, создан по передовым технологиям. Газораспределение имеет систему VVTI, благодаря которой питание происходит наиболее качественно. Кроме этого, электроника контролирует подъем клапанов, поступление воздуха в систему, что делает работу агрегата наиболее эффективной.

1.6 VVT оснащен сразу двумя распредвалами, расположение клапанов V-образное. Имеются гидрокомпенсаторы, благодаря чему регулировки клапанов не требуется. Необходимо следить за качеством масла, заливать желательно оригинальное вещество. Если не делать этого, из строя выходят гидрокомпенсаторы, узнать об этом можно, если появится стук в двигателе.

Читать еще:  Водителей ждут пробки в Подмосковье на майские праздники

Особенности привода

Устройство двигателя Toyota Corolla 1.6 1ZR FE максимально надежное и простое: инженеры удалили все лишние натяжители и валы, оставив прочную металлическую цепь. Для правильной работы цепи установлен всего один натяжитель и успокоитель.

Для удобства регулировки нужные звенья окрашены в оранжевый цвет.

Технические данные

ДВС Toyota Corolla 1ZR FE отличают следующие характеристики:

  • Объем двигателя – 1.6 литра.
  • 4 цилиндра, мощность – 122 л. с.
  • Разгон до сотни осуществляется за 10.5 секунд.

Работает мотор от АИ 95, расход по трассе составляет 5.5 литра, смешанный цикл на литр больше, по городу – около 9–10 литров. Рабочий ресурс составляет 400 тыс. км. Особенностью является отсутствие ремонтных размеров для цилиндров. Кроме этого, двигатель сильно страдает от перегревов. Такие моторы устанавливались почти во всех автомобилях, выпущенных до 2008 года.

Мотор Тойота Королла 1.6 3ZZ

Тойота Королла двигателями оснащалась и другими. В автомобилях с кузовом Е150 часто можно встретить двигатель 3ZZ I. Чаще всего он встречается в авто 2002, 2005 года выпуска, но линейка оснащалась такими моторами с 2000 по 2007 год. Этот двигатель считается модернизированным 1ZZ-FE.

Основные характеристики

Мотор имеет инжекторную систему питания, поэтому может обозначаться буквой I. Цилиндров 4, объем составляет 1.6 литра, мощность – 190 л. с.; городской расход такой же, как у предыдущей версии, по трассе потребление составит около 6 литров, при смешанном использовании – 7.

Корпус создан из алюминия, что сделало силовой агрегат более легким, избавило его от перегревов. Основные недостатки:

  • Частой проблемой является высокое потребление масла. Если расход масла повышен, проблему следует искать в маслосъемных кольцах. Внимательно нужно смотреть на то, какой масляный фильтр установлен. При использовании неоригинального расход масла может повышаться из-за плохой очистки.
  • Цепь ГРМ может растягиваться со временем, поэтому появляется характерный стук. Реже его причиной становятся клапаны.
  • Большой проблемой может стать вкладыш, если обслуживать мотор нерегулярно. Проблема перегревов хоть и значительно снизилась, но не была полностью устранена.

Ресурс данного двигателя Тойота составляет не менее 200 тыс. км. Ремонтопригодные цилиндры позволяют его увеличить.

Внимательно нужно относиться к замене масла, делать ее требуется каждые 10 тысяч км, для чего надо приобрести 4.2 литра.

Двигатель Тойота Королла 1.6 VVT I

Мотор VVT I часто встречается на автомобилях, выпущенных для РФ. Они имеют 4 цилиндра, алюминиевый корпус, 16 клапанов, инжекторную систему питания и цепь ГРМ. Сделать характеристики агрегата лучше удалось благодаря применению технологии VVT-I. Фазы газораспределения отрегулированы практически идеально, поэтому мотор получился достаточно динамичным с экономичным расходом (ниже 10 л).

Авто 2011–2014 года выпуска получили гидрокомпенсаторы, что избавляет от необходимости регулировки клапанов. Серьезным минусом VVT-I является его слабая ремонтопригодность, цилиндры почти нельзя растачивать. Характеристики модели мотора схожи с 1ZR FE.

Заключение

Моторы на Toyota Corolla с 1993 года и более поздних выпусков (E80, 150, 160 и т. д. с объемами 1.5, 1.6 и другими) вызывают мало нареканий со стороны автовладельцев. Более полно ознакомиться с этими агрегатами можно с помощью видео в интернете.
