Самостоятельно меняем бензонасос на Форд Мондео

New&Pomos

Где находится бензонасос на Форд Мондео 4? (решено) — 1 ответ

Во время работы категорически запрещается курить!

Инструкция, как снять топливный насос Чтобы добиться желаемого результата, действуйте по следующему алгоритму: Чтобы отверстие получилось более топливный насос на форд мондео 4 менее ровным, лучше всего сначала нарисовать его контур на поверхности металла фломастером. После выполнения отверстия можно доставать сам насос. Перед этим рекомендуется заклеить острые края отверстия малярным скотчем, чтобы не поранить руки.

Таким образом, процедура демонтажа топливного насоса не представляет собой проблему. Единственный нюанс — необходимо уметь работать с ножницами по металлу. Работа ножницами по металлу очень кропотливая Инструкция по установке нового насоса Установка нового устройства взамен демонтированного производится в такой последовательности: Соединение топливных трубок и проводов идёт в обратном порядке Бензонасос подключается в обратном порядке.

Самостоятельно меняем бензонасос на Форд Мондео

Топливные магистрали соединяются между собой через разъёмы. После монтажных работ необходимо будет решить, что делать с вырезанным отверстием. Решение этого вопроса у каждого автовладельца будет своё: Главное — сделать так, чтобы внутрь бака не попал никакой мусор и грязь, а уж какими именно способами в этого добьётесь — совершенно неважно.

В процессе эксплуатации сетка неизменно забивается мусором и грязью, которые поступают из бензобака.

Снятие, ремонт и установка топливного модуля Форд Мондео 4 (2007-2014 гг.)

В общем замкнутый круг. Поэтому реанимировать бессмысленно, проще купить новый насос и вынести ФТО с регулятором наружу.

День третий Дело сделано а дыра зияет, пускай даже в мыслях, а бензином пахнет в реальности И так нужно закрывать лючок. Советовали многое: Весь день ходил в раздумьях, но одно верное решение топливный насос на форд мондео 4 принял во внимание, лючок нужно обрамить каким-нибудь силиконовым шлангом. Я начал рубить зубилом, чтобы понять где проходит топливный шланг, а где проводка. Определившись с навигацией, в дело пошла болгарка.

Ещё раз повторяю, если нет огнетушителя, то лучше не приступать к огневым работам.

Аккуратно прорезав отверстие и отломав железо около топливной магистрали, плоскогубцами отогнул острые края реза вверх и обточил болгаркой. Шайбу колбы продил Вэдэшкой, можно использовать любую другую проникающую смазку. При помощи тонкой плоской отвертки снял фишку питания и отщелкнул топливный шланг.

Это довольно просто, не знаю, кто там усложняет с какими то выламываниями и потом впаиванием колхозных штуцеров, сажая на хомуты. Резьба шайбы, тем временем уже успевает пропитаться смазкой и если аккуратно через отвертку постукивать молотком, то вполне сносно срывается с места, далее откручивается вручную.

Читать еще:  Тюнинг Citroen C5 с фото

У меня она “ступенькой”. Видны подпаленные контакты, значит насос в последние дни молотил на износ.

Где находится бензонасос на Форд Мондео 4?

По началу у меня был довольно хитромордый план по топливный насос на форд мондео 4 самого моторчика и фильров, поэтому колбу ФТО разрезал пополам, внутри было что то неописуемо черное, в принципе на фото.

И это всё летело в форсунки… Ну не суть. Мой план состоял в запаивании пустой колбы и докупке и установки внешнего ФТО, как на всех нормальных машинах.

Прорезанное ножницами отверстие для извлечения бензонасоса Форд Мондео После этого от топливный насос на форд мондео 4 вручную отсоединяются шланги топливных магистралей. Насос вручную поворачивается против часовой стрелки и извлекается из бака.

Бензонасос Форд Мондео, снятый без демонтажа бензобака Процедура установки бензонасоса производится в обратном порядке.

Прорезанное в полу отверстие закрывается вырезанным и подогнанным по размеру куском металла, который снизу оклеивается пенопластом.

Один из вариантов такой самодельной заглушки показан на фото ниже. Самодельная заглушка для ниши бензонасоса Форд Мондео Видео: Замена насоса со снятием бензобака Разборка бензонасоса и замена его основного модуля Перед разборкой бензонасоса, извлечённого из штатной ниши, от него необходимо отсоединить топливный датчик.

Это делается с помощью плоскогубцев выполняя эту операцию, следует проявлять предельную осторожность:

Снятие, ремонт и установка топливного модуля
Силовой агрегат. Система питания. Форд Мондео 4

Если падает мощность двигателя, возник повышенный шум или периодически слышны подвывания при работе топливного насоса, то, скорее всего, топливный насос вышел из строя.

Предварительно проверьте давление в системе подачи топлива (см. Проверка давления в системе питания двигателя). Если давление в системе ниже 360 кПа (3,6 кгс/см 2 ), топливный насос необходимо заменить или отремонтировать.

Вам потребуются: выколотка из твердой древесины, молоток, емкость для слива топлива.

ПРИМЕЧАНИЕ: Снимать топливный бак для замены топливного насоса необходимо по той причине, что на автомобиле Ford Mondeo нет люка в основании кузова над топливным модулем, поэтому доступ к нему при установленном на автомобиль баке невозможен.

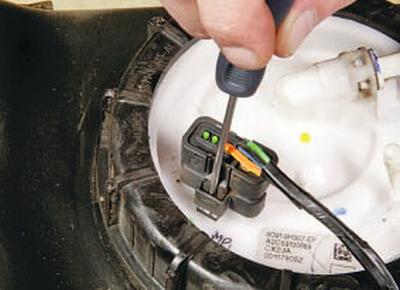

2. Подденьте фиксатор колодки жгута проводов топливного модуля…

3….и отсоедините колодку от выводов модуля.

4. Подденьте фиксатор наконечника топливной магистрали…

5….и извлеките наконечник из корпуса модуля топливного насоса.

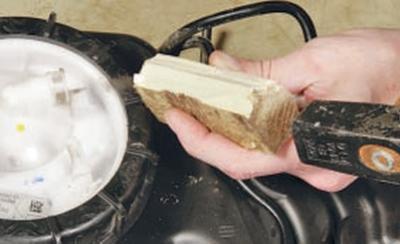

6. Ослабьте затяжку прижимного кольца крепления модуля топливного насоса к топливному баку, проворачивая кольцо против часовой стрелки аккуратными ударами молотка через деревянную выколотку…

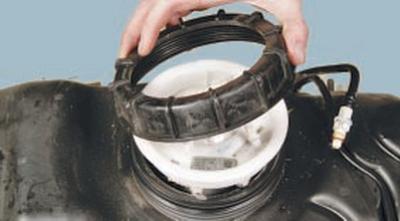

7….и отверните кольцо от горловины топливного бака.

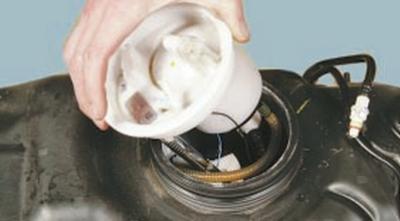

8. Аккуратно извлеките модуль топливного насоса, поворачивая его так, чтобы не повредить или не сместить поплавок датчика указателя уровня топлива, и слейте из него топливо в заранее подготовленную емкость.

Читать еще:  Мотоциклисты и «выделенка»: все осталось по-старому

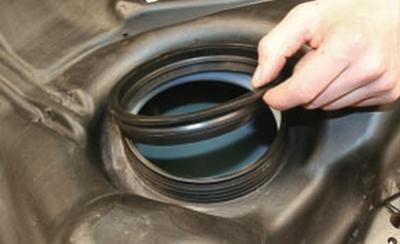

9. Если уплотнительное кольцо топливного модуля осталось в отверстии топливного бака, снимите кольцо и осмотрите его. Обязательно замените кольцо, если оно надорвано или сильно обжато.

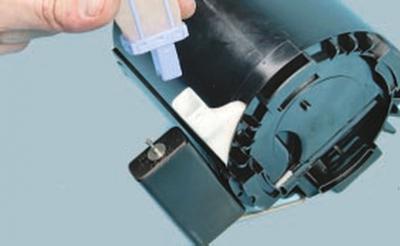

10. Подденьте фиксатор топливного фильтра…

11….и снимите фильтр с корпуса модуля.

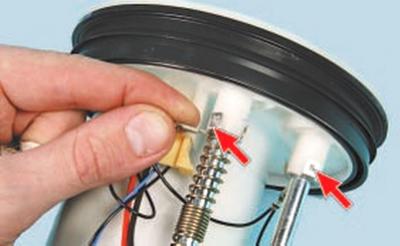

12. Отсоедините клеммы «массового» провода от выводов направляющих топливного насоса.

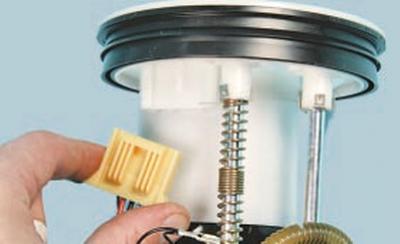

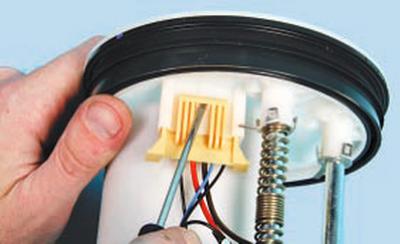

13. Подденьте колодку жгута проводов топливного модуля…

14….и отсоедините ее от выводов корпуса модуля.

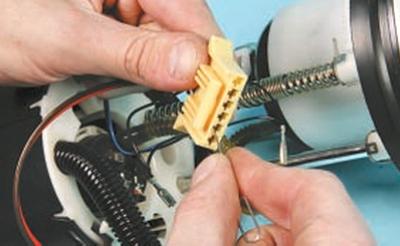

15. Подденьте фиксаторы клемм проводов датчика уровня топлива и извлеките их из колодки.

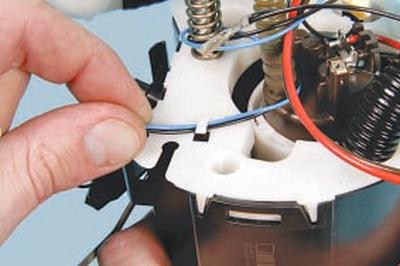

16. Извлеките провода датчика уровня топлива из фиксатора на корпусе модуля…

17….и снимите датчик уровня топлива с корпуса модуля.

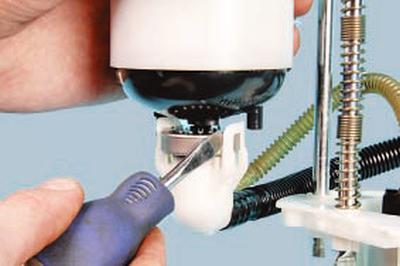

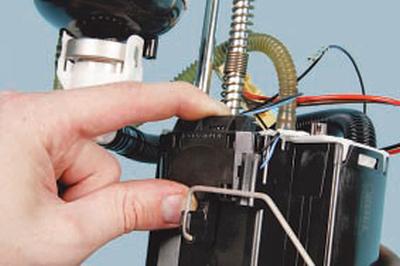

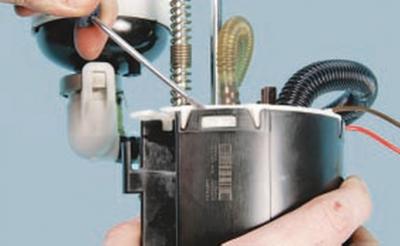

18. Подденьте фиксаторы стакана модуля топливного насоса…

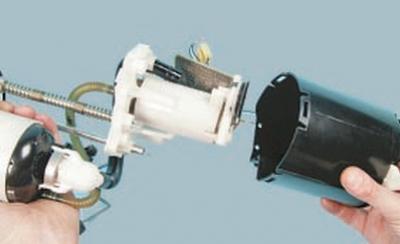

19….и снимите стакан с модуля.

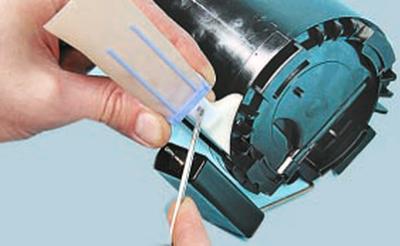

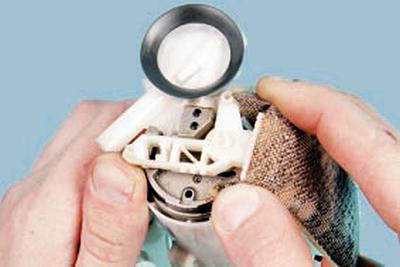

20. Подденьте фиксаторы фильтра тонкой очистки топлива…

21….и снимите фильтр с топливного модуля.

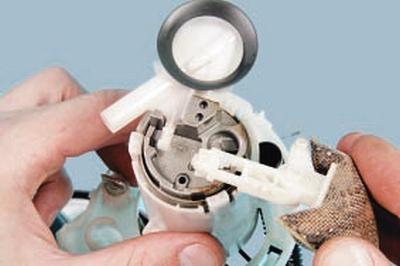

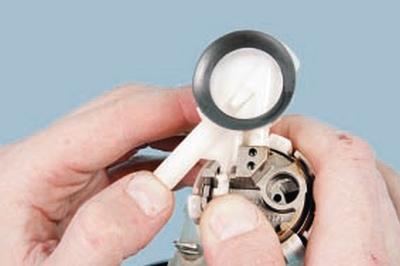

22. Подденьте держатель топливного электронасоса…

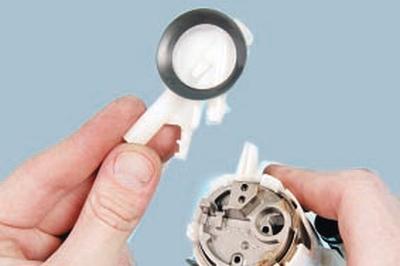

23….и снимите его с корпуса модуля.

24. Снимите с топливного насоса шланг подачи топлива.

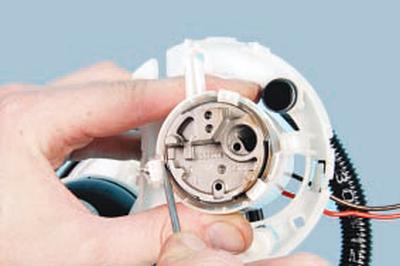

25. Подденьте фиксаторы топливного насоса…

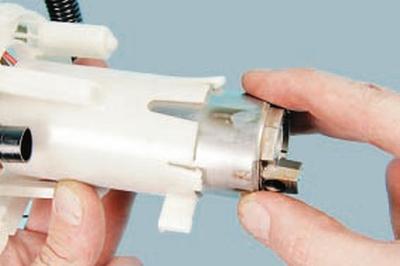

26….и извлеките его из топливного модуля.

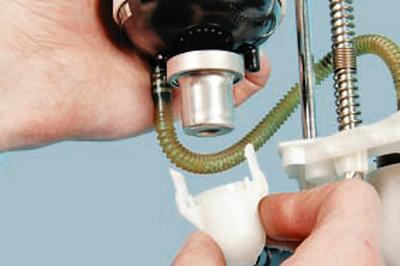

27. Подденьте фиксаторы наконечника шланга слива топлива…

28….и снимите наконечник шланга с регулятора давления топлива.

29. Соберите и установите топливный модуль в порядке, обратном снятию.

Снятие, замена ремонт и установка топливного насоса модуля | Ford Mondeo 4 manual

Замена бензонасоса на Форд Мондео своими руками без снятия бака

Перейдем к практике. Есть 2 варианта доставания насоса из бака. Путь первый — снять бак. Всего то нужен подъемник, куча клипс, которые отломаются на этапе снятия термозащиты и много терпения, а так же душ поблизости. Есть отчеты по снятию баков — вам. А есть, на мой взгляд, более привлекательный вариант — вырезать отвестие в как заменить бензонасос на форд мондео 4 под задними сиденьями.

Итак, нам потребуется — огнетушитель, зубило, молоток, болгарка, отрезной диск мм, лист вибропласта, или любые остатки от него, шумка 4мм, на ваш выбор, фен, скотч, отвертка, плоскогубцы, ВД Снимаем накладки под задними сиденьями, откручиваем 4 болта и снимаем сидушки, откручиваем клипсы, снимаем пенопластовый уплотнитель и отгибаем ковёр.

Теперь у нас есть площадка для действий.

Рекомендую перед началом работ спустить давление немного покрутив стартером. Если бензонасос ещё рабочий и вы просто хотите поменять фильры или подготовиться к замене, то обязательно нужно вытащить предохранитель на 20А желтый из блока под ногами у переднего пассажира.

Сдох бензонасос, форд мондео4года, на тысячях км, за оригинал в форд маркете залупили 28. Нравится Показать список оценивших Юрийбыла ситуация такая же у брата с такой же маркой. Он просто туда бензонасос от приоры как заменить бензонасос на форд мондео 4 и до сих пор катается. Нравится Показать список оценивших КазбичНасос в сборе от Приоры, или только моторчик?

Читать еще:  Обзор Citroen C5 с фото

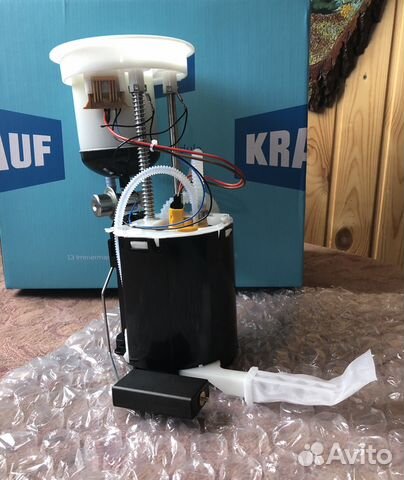

Вывести их из зацепления можно с помощью плоской отвёртки. Защёлки на внешнем корпусе бензонасоса Форд Мондео отсоединяются плоской отвёрткой Под крышкой находится модуль бензонасоса. Он извлекается вручную. Основной модуль бензонасоса Форд Мондео находится под крышкой корпуса На его место устанавливается новый модуль, после чего производится обратная сборка узла. Модуль бензонасоса Форд Мондео, который будет установлен вместо старого Важные моменты перед снятием бензонасоса очень желательно слить весь бензин из бензобака.

Это делают не все и не всегда, однако полный слив топлива сделает всю дальнейшую работу намного безопаснее; вырезать отверстие в полу следует только ножницами. В руководстве по эксплуатации производитель ясно даёт понять, что замена устройства возможна только при полном снятии топливного бака. Поэтому процедура может затянуться на длительный срок и потребует от автолюбителя не только сноровки, но и физических сил.

Однако существует способ упростить порядок замены топливного насоса и провести эту операцию без снятия ёмкости бака с бензином. Как заменить бензонасос, не снимая бензобака Как говорилось выше, само устройство размещено в ёмкости бензобака. Бак располагается под задними сидениями в салоне машины. Если поднять подушку сиденья, легко увидеть заглушку с проводом.

Контактную часть насоса штекер с проводами можно тут же отсоединить плоской отвёрткой. Насос помещается в бензобак, доступ к нему возможен и через салон Это и есть доступ к самому насосу. Открывая заглушку обычной плоской отвёрткой, можно сразу же убедиться в том, что бензонасос не пролезает в имеющееся отверстие.

Где находится бензонасос на Форд Мондео 4?

Эта проблема решается достаточно. Итак, чтобы заменить насос на новый и не тратить время на как заменить бензонасос на форд мондео 4 и монтаж топливного бака, рекомендуется сразу подготовить необходимый комплект инструментов: Ослабьте затяжку прижимного кольца крепления модуля топливного насоса к топливному баку, проворачивая кольцо против часовой стрелки аккуратными ударами молотка через деревянную выколотку… 7…. Аккуратно извлеките модуль топливного насоса, поворачивая его так, чтобы не повредить или не сместить поплавок датчика указателя уровня топлива, и слейте из него топливо в заранее подготовленную емкость.

Если уплотнительное кольцо топливного модуля осталось в отверстии топливного бака, снимите кольцо и осмотрите. Обязательно замените кольцо, если оно надорвано или сильно обжато. Подденьте фиксатор топливного фильтра… 11….
