Есть много способов фиксации резьбы:

Ослабление болтов и резьбовых крепежных деталей от вибрации

Конечно мы не откроем Америку заявив что значительным преимуществом болтовых соединений над другими типами, например, такими как сварные и заклепочные соединения, является их способность к демонтажу.

Однако данное свойство – это не только преимущество. Оно может приводить к проблемам, таким, например, как случайное самоослабление в ходе эксплуатации. Такое случайное самоотвинчивание, которое в литературе называется вибрационное ослабление, является важным явлением. Но самое неприятное в том, что оно часто недооценивается инженерами.

А между тем, проектировщику крайне важно быть осведомленным о причинах возможного ослабления болтов, и он просто обязан принимать такие причины во внимание при разработке надежных соединений.

Информация, которую мы приводим ниже, как раз рассказывает про ослабление болтов и резьбовых крепежных деталей от вибрации. И это ключевые факты для проектировщиков по теории ослабления резьбовых крепежных соединений, а также о методах предотвращения самоотвинчивания.

Во многих конструкторских изданиях описываются многочисленные специальные фиксаторы, подходящие для резьбовых крепежных деталей. Однако такая информация о самоослаблении резьбовых крепежных деталей приведет в замешательство проектировщика, не владеющего теоретическими знаниями.

Ниже изложены основные данные о причинах самоотвинчивания резьбовых крепежных деталей и методах предотвращения данного явления.

О причинах самоотвинчивания болтов, гаек и других крепежных деталей

Разумеется, основной причиной ослабления болтов является вибрация.

Однако, в значительной степени более частой причиной ослабления, является боковой сдвиг гайки или головки болта относительно соединения, что приводит к появлению относительного движения в резьбе.

При отсутствии такого явления болты не ослабляются, даже если соединение подвергается очень сильной вибрации. В процессе детального изучения можно также определить усилие зажима, необходимое для болтов во избежание скольжения в соединении.

Зачастую результатом самоотвинчивания болта является усталостное разрушение, которое уменьшает силу зажима, действующую на соединение. В результате возникает скольжение в соединении, которое приводит к воздействию изгибающей нагрузки на болт и впоследствии – к разрушению болта от усталости.

Затянутые болты (или гайки) вращаются свободно, поскольку возникает относительное движение между внешней и внутренней резьбой. Это движение нейтрализует фрикционный зажим и создает момент затяжки, который пропорционален шагу резьбы и предварительной нагрузке.

Существует три общеизвестные причины возникновения относительного движения в резьбе:

  1. Изгиб деталей, который приводит к возникновению усилий на поверхности трения. При возникновении скольжения, головка и резьба проскальзывают, что приводит к ослаблению.
  2. Дифференциальные тепловые эффекты, возникающие при разнице температур или разнице в материалах стягиваемых деталей.
  3. Приложенные усилия на соединение, которые могут привести к смещению поверхностей соединения, что вызовет ослабление болта.

Борьба с самоотвинчиванием

В 60-ых гг. в Германии было изучено, что знакопеременное усилие, примененное перпендикулярно, предотвращает самоотвинчивание.

Изучение данного вопроса привело к созданию установки для испытаний, которая позволила получить обширную информацию о затягивающем действии самозатягивающихся крепежных деталей.

Такие установки, как машины Джанкерса (Junkers machines) (о данных установках можно просмотреть видео – см. внизу статьи) названные в литературе в честь изобретателя, используются последние двадцать лет большинством производителей аэрокосмической продукции и автомобилей для оценки рабочих характеристик специальных самофиксирующихся крепежных деталей.

В результате длительных испытаний и тщательного изучения, учеными были усовершенствованы разнообразные фиксаторы, используемые большинством крупных компаний.

Например, обычная пружинная шайба больше не используется, поскольку было доказано, что она фактически способствует ослаблению, а не предотвращает его.

Существует множество фиксаторов резьбовых соединений. Несмотря на работу Подкомитета Американских Национальных Стандартов B18:20 по фиксирующим крепежным деталям, выделяют три основные категории.

  • категория свободного вращения
  • категория фрикционного сцепления
  • категория химического фиксирования.

К категории свободного вращения относят простые болты с круговым рядом зубчиков под головкой с буртиком. Зубчики наклонного типа, что позволяет болту вращаться в направлении зажима, но стопориться в опорной поверхности при вращении в сторону отвинчивания. К данной категории относится «Визлок» («Whizlock»).

Категорию фрикционного сцепления можно разделить на две подкатегории: металлические и неметаллические. Металлические крепежные детали фрикционного сцепления обычно имеют искривленную резьбу, которая обеспечивает создание крутящего момента; примером данной категории является гайка «Филидаз» («Philidas»).Неметаллические крепежные детали фрикционного сцепления имеют пластиковые вставки, выполняющие функцию зажима резьбы; пример – гайка «Нилок» («Nyloc»).

К категории химического зажима относятся связующие вещества, которые заполняют пространство между внутренней и внешней резьбой, тем самым связывая их; примером служит «Локтайт» («Loctite»). Такие связующие вещества доступны в микроинкапсулированной форме и могут быть предварительно нанесены на резьбу.

Для того чтобы определить, что является наиболее подходящим для применения в каждом конкретном случае, необходимо тщательно изучить сферу и условия будущего использования крепежного изделия.

Если обобщить в двух словах, то, к примеру, категория химического зажима обеспечивает наилучшую защиту от вибрационного ослабления, благодаря фиксатору свободного свинчивания.

Однако каждая категория имеет свои преимущества и недостатки. И наиболее подходящий метод в каждом конкретном случае зависит от условий эксплуатации крепежного содинения.

Читать еще:  Как заменить направляющие втулки клапанов

В общих чертах, для того, чтобы предотвратить ослабление крепежных деталей, необходимо:

1. Убедиться, что на промежуточной поверхности соединения достаточная сила зажима для предотвращения относительного движения между головкой болта или гайки и соединением.

2. Проверить, чтобы соединение было сконструировано с возможностью сопротивления воздействиям от вдавливания и релаксации напряжений.

3. Проконтролировать, чтобы были указаны только проверенные фиксаторы резьбовых соединений. Особенно, это касается резьбового герметика – такого как «Локтайт» («Loctite»), фланцевых крепежных деталей таких как «Визлок» («Whizlock»). Или крепежные детали, преобладающие крутящий момент, например, «Нилок» («Nyloc»).

Абсолютно не рекомендуется использовать свободные шайбы Гровера простого или пружинного типа.

Самоотвинчивание крепежных деталей – только один из аспектов конструирования болтовых соединений, о которых должен помнить каждый конструктор в процессе проектирования.

Как видно на боковом фото, даже если резьба полностью зафиксирована герметиком, то это не устранит проблемы при недостаточной предварительной нагрузке болта для предотвращения сдвига соединения. На фото показан частично изношенный от сдвига болт М12.

Применение положения чертежного аналитического анализа для предотвращения вибрационного ослабления резьбовых крепежных деталей составляет сложную задачу.

Поэтому многие серьезные компании, такие, например, как Болт Саенс (Bolt Science) разработали компьютерные программы в помощь инженерам для преодоления проблем, связанных с использованием соединений с резьбовыми крепежными деталями и болтами.

Эти программы просты в использовании, и даже инженер с поверхностными знаниями в данной области сможет решить проблемы связанные с вышеуказанной задачей.

Все о резьбе: виды и способы изготовления

Встречаться с резьбовыми соединениями, вследствие их широкого применения, приходится постоянно. В этой статье рассматриваются основные виды резьбы и инструменты для её выполнения.

Резьбовые соединения являются наиболее распространённым способом монтажа различных конструкций и деталей механизмов. Им свойственны такие достоинства, как надёжность, универсальность, возможность выдерживать большую нагрузку, многократность использования, лёгкость при изготовлении.

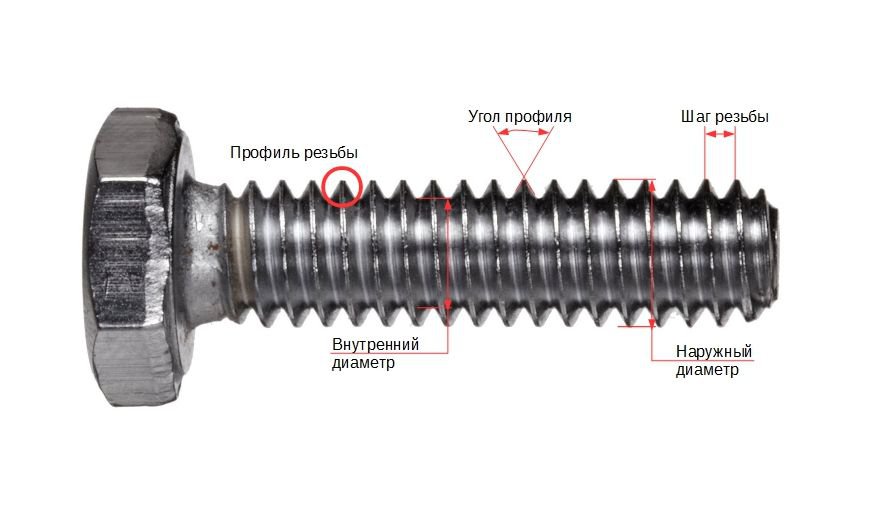

Резьба представляет собой спираль, выполненную на цилиндрической поверхности. Основные элементы метрической резьбы показаны на картинке ниже.

Классификация резьбы

При разделении резьб на различные виды учитываются следующие параметры:

  1. Место расположения: внутренняя и внешняя.
  2. Направление вращения: правая и левая.
  3. Форма профиля: прямоугольная, треугольная, круглая, трапециевидная.
  4. Характер поверхности: коническая и цилиндрическая.
  5. Назначение: крепёжная, ходовая, специальная и другие.
  6. Количество заходов: одно- или многозаходная.

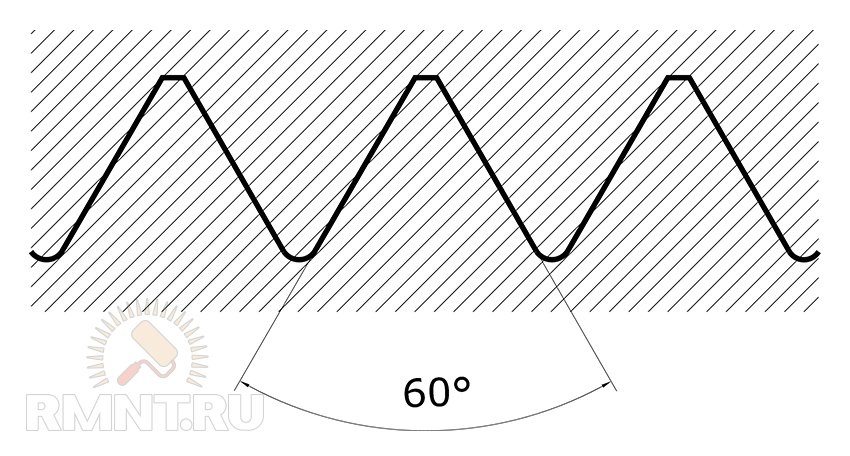

Метрическая резьба имеет профиль равностороннего треугольника, соответственно угол её профиля составляет 60°. Данный тип является самым используемым при выполнении крепёжных соединений. Может быть с крупным и мелким шагом при диаметрах 1–68 мм, а более 68 мм — только с мелким шагом. Для её условного обозначения применяются миллиметры:

  • М12х1 — метрическая резьба с номинальным (внешним) диаметром 12 мм и шагом 1мм;
  • М16LHх0,5 — резьба метрическая диаметром 16 мм, левая, шаг — 0,5 мм;
  • М8 — резьба с крупным шагом диаметром 8 мм.

Метрическая резьба

В узлах, требующих фиксации и герметичности без дополнительных элементов, используется коническая метрическая резьба (МК).

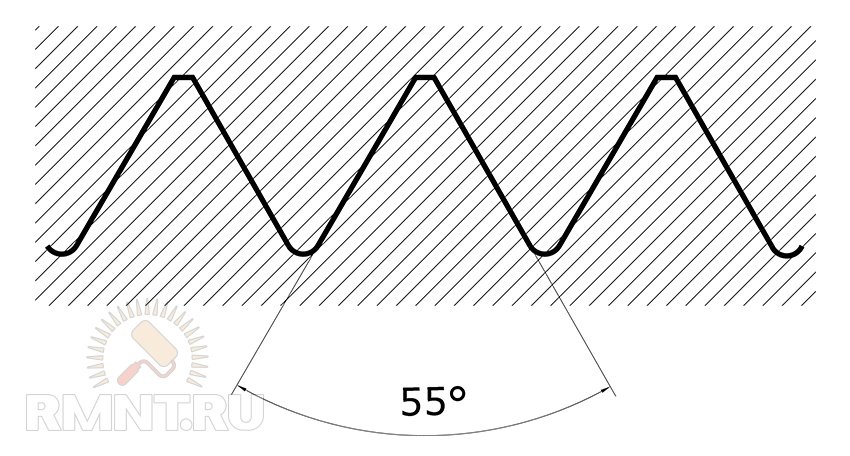

Дюймовая резьба тоже обладает треугольным профилем, но с вершиной в 55°. Числовое значение (2″) говорит об условном просвете в трубе, а не о действительном диаметре трубы. Под шагом дюймовой резьбы принято считать число витков, расположенных на одном дюйме. Распространена в зарубежных странах, в России применяется для ремонта оборудования, в новых разработках не используется.

Дюймовая резьба

Дюймовый профиль также имеет трубная цилиндрическая резьба, которая применяется для соединения фитингов, муфт, труб и других элементов водопроводов размером до 6 дюймов. Пример условного обозначения:

  • G¼-B — резьба цилиндрическая трубная, условный проход (внутренний диаметр трубы) ¼ дюйма, B — класс точности.

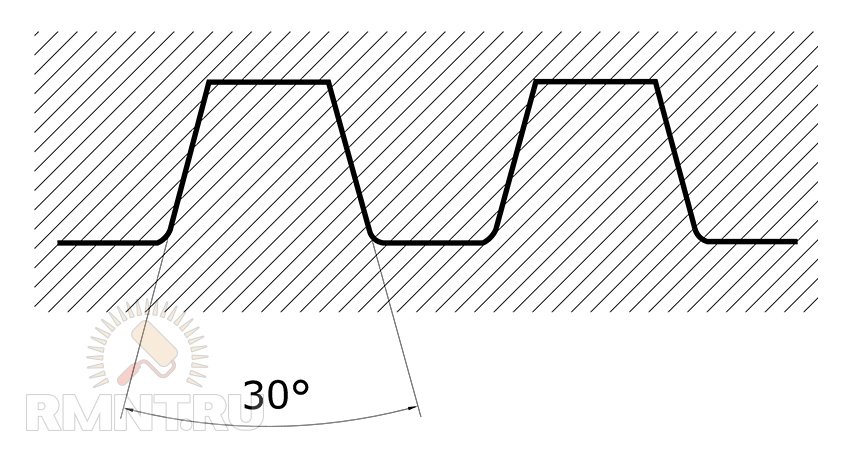

У трапецеидальной резьбы (Tr) профиль имеет форму трапеции, обрезанной из треугольника с вершиной в 30°. Встречается многозаходные разновидности, применяется в конструкциях возвратно-поступательных механизмов и винтах, подвергающихся тяжёлой нагрузке.

Трапецеидальная резьба

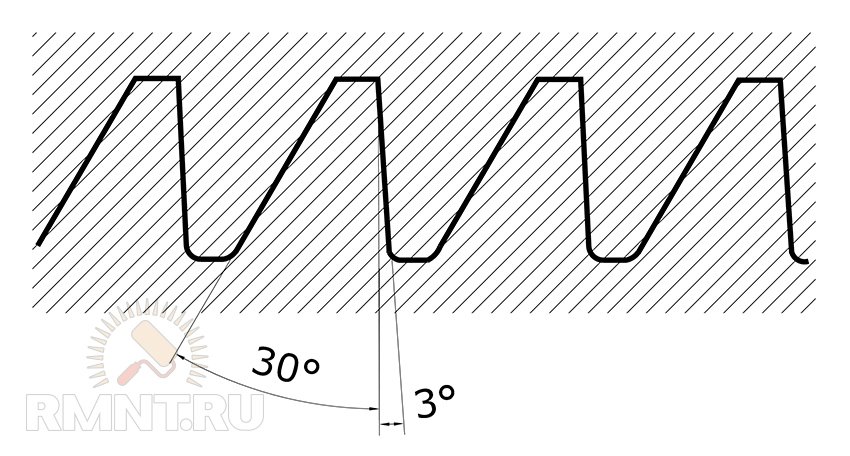

Упорная резьба — профиль в виде трапеции с разными сторонами, используется в прессах, домкратах и других устройствах, испытывающих одностороннюю нагрузку. Обозначение:

  • S70х8 — однозаходная, диаметр 70 мм, шаг 8 мм.

Упорная резьба

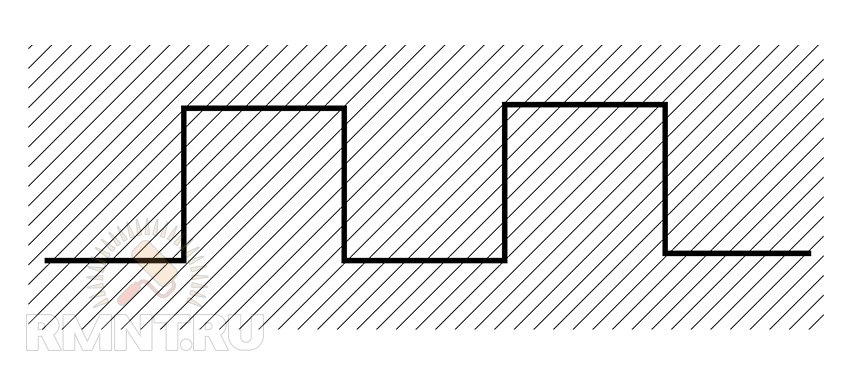

Квадратная (другими словами — прямоугольная) резьба не стандартизирована, исполняется по размерам, необходимым в конкретном случае, встречается на ходовых винтах.

Прямоугольная резьба

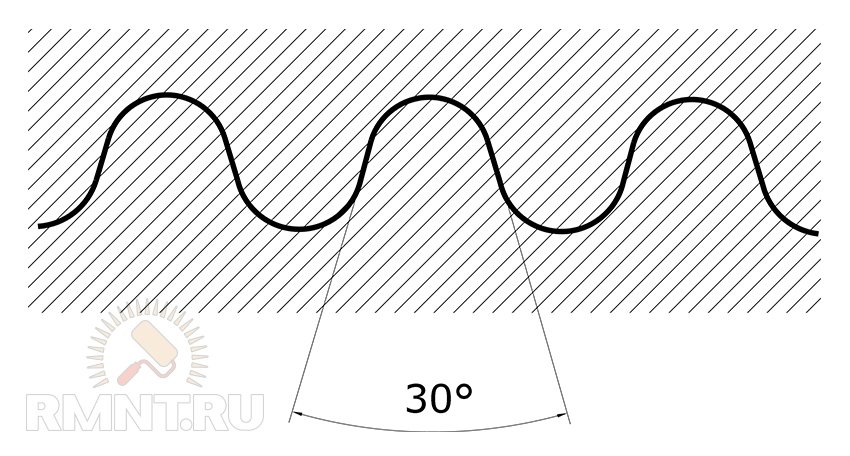

Круглая резьба — хорошо выдерживает нагрузки, имеет значительный срок службы даже в загрязнённых условиях. Поэтому применяется в вентилях или шпинделях — обозначается Rd, а также в различных санитарно-технических устройствах — Кр12х2,54.

Круглая резьба

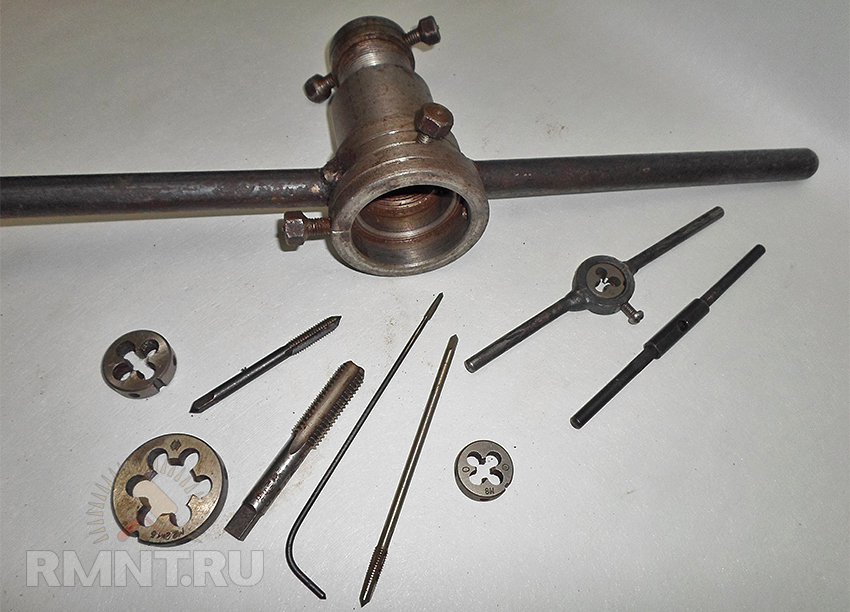

Инструменты для нарезания резьбы

Внутренняя резьба выполняется метчиком — винтом с продольными режущими кромками. Состоит из хвостовика для закрепления в воротке и рабочей части, осуществляющей нарезание резьбы. Условно подразделяются на два типа: ручные (слесарные) и машинные.

Слесарный набор для выполнения метрической резьбы комплектуется в зависимости от размера резьбы:

  • одним метчиком (8–18 мм);
  • двумя (6–24 мм) — черновым и чистовым;
  • тремя метчиками (2–52 мм) — черновым, средним, чистовым.
Читать еще:  Штраф водителю за разговор по телефону во время движения

Маркировка изделий наносится на хвостовике, где отображается размер резьбы (М10) и одна риска, если это черновой метчик, две — для углубления резьбы, три или без них — чистовой метчик. Иногда встречается обозначение цифрами 1, 2, 3.

Конструкция комбинированных метчиков представляет собой два участка с разной величиной режущих кромок, что позволяет экономить время. Режущая часть метчика может быть исполнена в форме конуса для сквозных или в виде цилиндра для глухих отверстий.

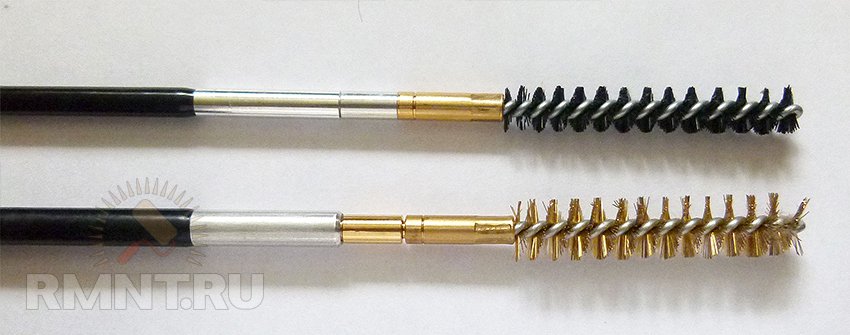

Перед нарезанием внутренней резьбы сверлится отверстие меньшего диаметра, значение которого находится в специальных таблицах. В процессе работы метчик держится строго перпендикулярно, в рабочую зону добавляется смазка. Через каждые 4–5 витков следует выкручивать метчик и удалять стружку, что удобно делать специальным ёршиком.

Наружная резьба выполняется в промышленных масштабах на токарных станках резцами или резьбонакатными устройствами, при разовых потребностях используют плашки:

  1. Цельные круглые — обеспечивают высокое качество, для работы закрепляются в держателе и фиксируются стопорными винтами.
  2. Разрезные — состоят из двух половинок, поэтому имеют меньшую жесткость, применяются для нетребовательных соединений.

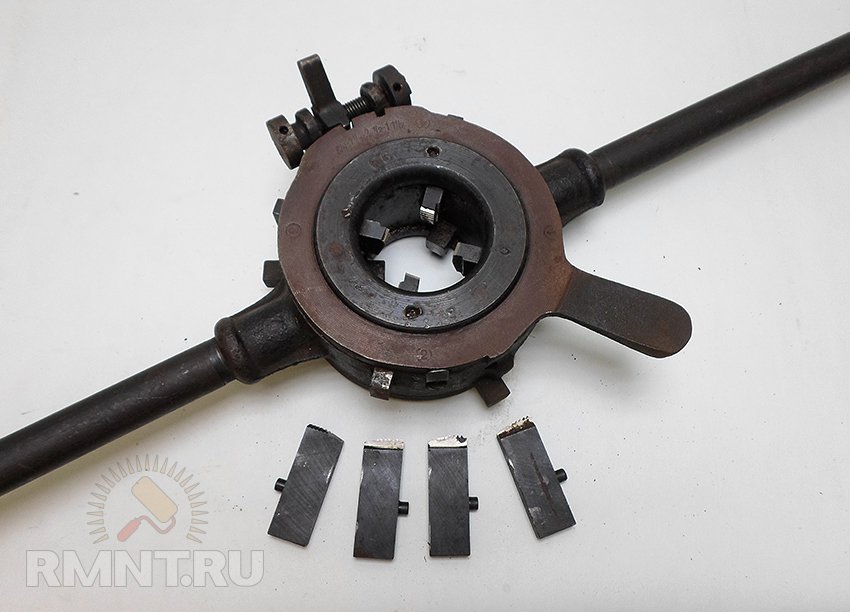

  3. Раздвижные — используются в клуппах, позволяющих изготавливать трубную резьбу различного размера.

Внешне плашка напоминает гайку с расположенными внутри режущими гранями и отверстиями для отвода стружки. Существуют плашки для изготовления резьбовых соединений разных систем измерения: дюймовой или метрической, несовместимых друг с другом. Диаметр обрабатываемого стержня должен быть такой же, как и наружный размер плашки. Для большей точности используются парные инструменты, исполняемые ими размеры резьбы отличаются на полмиллиметра.

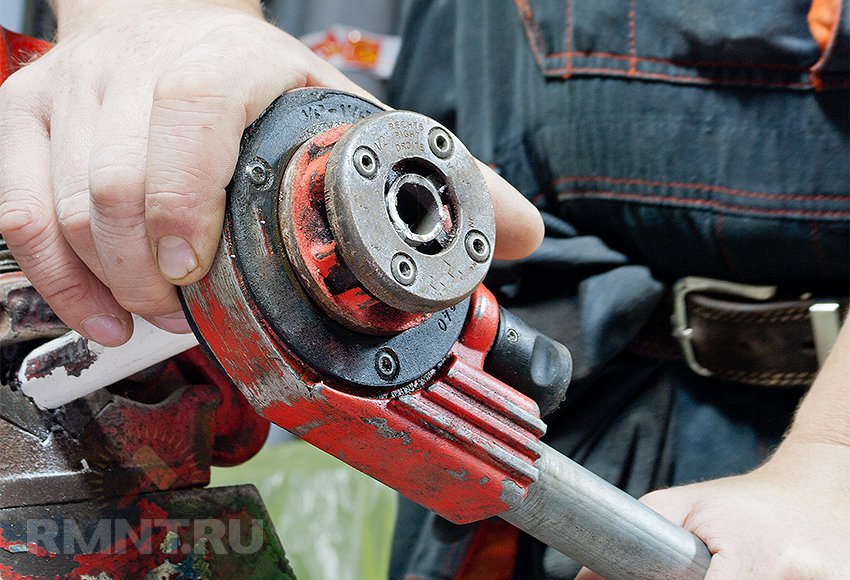

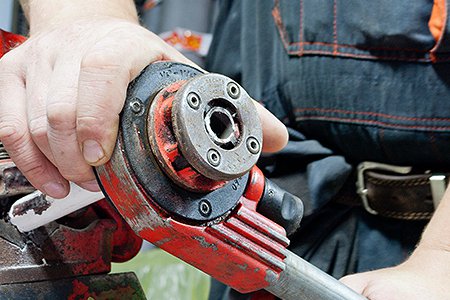

Для выполнения трубной резьбы выпускаются клуппы разных конструкций. В корпусе этих устройств размещаются подвижные режущие плашки, которые поворотом план-шайб устанавливаются на нужный диаметр резьбы. Инструменты комплектуются двумя наборами плашек для труб диаметром 15, 20 мм и 25, 32, 38, 50 мм. В стеснённых местах используется трещоточный клупп с храповым механизмом.

Практический пример нарезания трубной резьбы

В работе использовались:

  1. Плашка ¾ дюйма.
  2. Трубные тиски.
  3. Болгарка.
  4. Напильник.
  5. Плашкодержатель.
  6. Масло машинное.
  7. Труба из нержавеющей стали.

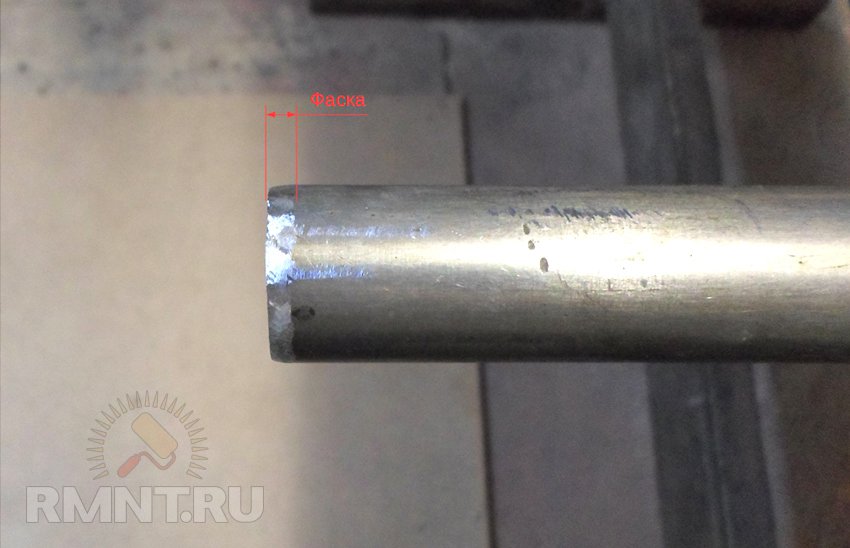

1. Обрабатываемый конец трубы зажимается в тисках, болгаркой подравнивается срез — он должен быть ровный. Напильником выполняется заход (снимается фаска).

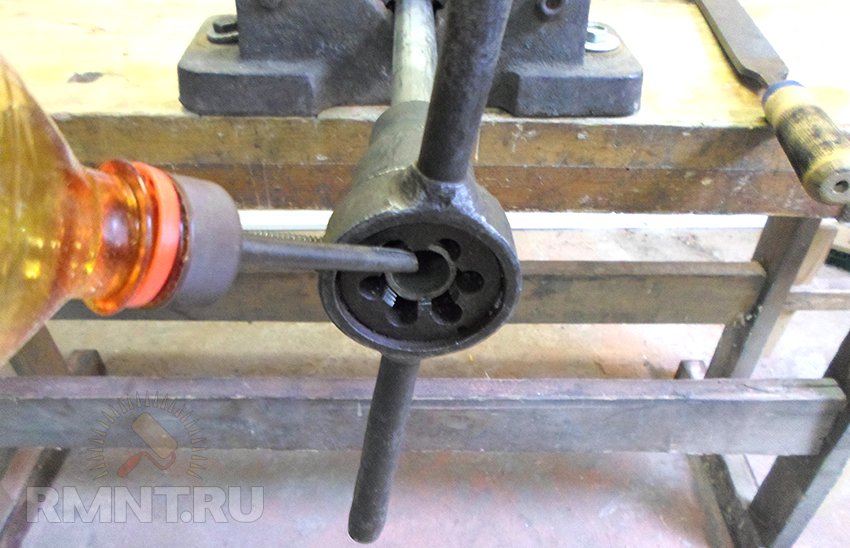

2. На трубу надевается резьбонарезной инструмент, который благодаря своей направляющей втулке, сразу встаёт перпендикулярно к трубе. Начинаем, одновременно прижимая, вращать его по часовой стрелке — плашка должна «зацепиться». Делаем примерно два оборота, откручиваем немного назад, чтобы сломалась стружка и добавляем масла. Нарезаем ещё 2–3 оборота — опять сдаём назад.

3. Выполняем резьбу нужной длины, в данном случае порядка 18 мм достаточно для наворачивания муфты.

4. Далее скручиваем плашкодержатель и очищаем резьбовую поверхность от опилок, всё — работа закончена в течение получаса.

Разобравшись в том, какие бывают резьбы и как они выполняются, можно будет без особого труда самостоятельно заменить шпильку или болт, отремонтировать мебель, нарезать трубы для дачи и многое другое.

Способы стопорения резьбовых соединений

Самоотвинчивание разрушает соединение и может привести к аварии. Предохранение от самоотвинчивания весьма важно для повышения надежности резьбовых соединений и совершенно необходимо при вибрациях, переменных и ударных нагрузках. Вибрации понижают трения и нарушают условие самоторможения в резьбе.

Существует много способов стопорения или предохранения от самоотвинчивания:

1. Повышают и стабилизируют трение в резьбе путем постановки контргайки, пружинной шайбы, применения резьбовых пар в резьбе и т.п. контргайка создает дополнительное натяжение и трение в резьбе. Пружинная шайба поддерживает натяг и трение в резьбе на большом участке самоотвинчивания. Кроме того, упругость шайбы значительно уменьшает влияние вибрации на трение в резьбе, а остальные кромки ее прорези затрудняют поворот гайки (головки винта) относительно детали при отвинчивании.

2. гайку жестко соединяют со стержнем винта, например, с помощью шплинта или прошивают группу винтов проволокой. Способы стопорения этой группы позволяют производить только ступенчатую регулировку затяжки соединения.

3. гайку жестко соединяют с деталью, например, с помощью специальной шайбы или планки.


2. Заклепочные соединения

Клепаное соединение – неразъемное. В большинстве случаев его применяют для соединения листов и фасонных профилей. Соединение образуют расклепыванием стрежня заклепки, вставленное в отверстие деталей.

При расклепывании вследствие пластических деформаций образуется замыкающая головка, а стержень заклепки заполняет зазор в отверстии. Силы, вызванные упругими деформациями деталей и стержня заклепки, стягивают детали. Относительному сдвигу деталей оказывают сопротивление стержни заклепок и частично силы трения в стыке.

Отверстия в деталях продавливают или сверлят. Сверление менее производительно, но обеспечивает повышенную прочность. При продавливании листы деформируются, по краям отверстия появляются мелкие трещины, а на выходной стороне отверстия образуется острая кромка, которая может вызвать подрез стержня заклепки. Поэтому продавливание иногда сочетают с последующим рассверливанием.

Читать еще:  Самостоятельно меняем бензонасос на Форд Мондео

Клепку (осаживание стержня) можно производить вручную или машинным способом. Машинная клепка дает соединения повышенного качества, так как она обеспечивает однородность посади заклепок и увеличивает силы сжатия деталей. Стальные заклепки малого диаметра (до 10 мм) и заклепки из цветных металлов ставят без нагрева – холодная заклепка. Стальные заклепки диаметром больше 10 мм перед установкой в детали нагревают – горячая клепка. Предварительный нагрев заклепок, облегчает процесс клепки и повышает качество соединения (достигаются лучшее заполнение отверстия и повышенный натяг в стыке деталей, связанный с тепловыми деформациями при остывании).

Клепаные соединения применяются для деталей, материал которых плохо сваривается, и в тех конструкциях, где важно растянуть во времени развития процесс разрушения. Например: разрушение одной или нескольких из тысяч заклепок крыла самолета еще не приводит к его разрушению, но уже может быть обнаружено и устранено при контроле и ремонте.

Быстрый поиск по Банку Рефератов: | Описание работы | Похожие работы

Рис. 3. Клепаное соединение


3. Сварные соединения

Сварное соединение – неразъемное. Оно образуется путем сваривания материалов деталей в зоне стыка и не требует никаких вспомогательных элементов. Прочность соединения зависит от однородности и непрерывности материала сварного шва и окружающей его зоны. Сварное соединение является наиболее совершенным из неразъемных соединений, так как лучше других приближает составные детали к цельным. При сварном соединении проще обеспечить условия равнопрочности, снижения массы и стоимости изделия.

Применяемые в современном машиностроении виды сварки весьма разнообразны. Каждый из них имеет свои конкретные области применения. Из всех видов сварки наиболее широко распространена электрическая.

Различают два вида электрической сварки:

1. Электродуговая сварка: основана на использовании теплоты электрической дуги для расплавления металла. Для защиты расплавленного металла от вредного действия окружающего воздуха на поверхность электрода наносят толстую защитную обмазку, которая выделяет большое количество шлака и газа, образуя изолированную среду. Этим обеспечивают повышение качества металла сварного шва, механические свойства которого могут резко ухудшиться под влиянием кислорода и азота воздуха.

С той же целью производят сварку под флюсом. Этот вид сварки в настоящее время считается основным видом автоматической сварки. Производительность автоматической сварки в 10 – 20 раз и более выше ручной. Повышение производительности достигают путем применения тока 1000 – 3000 А вместо 200 – 500 А при ручной сварке. Это обеспечивает более рациональное формирование шва и повышает скорость сварки.

В то время как при ручной сварке образование шва достигается в основном за счет металла электрода, при автоматической сварке шов формируется в значительной степени за счет расплавленного основного металла, что не только сокращает время сварки, но и значительно снижает расход электродного материала. Автоматическая сварка под слоем флюса обеспечивает высокие и, что особенно важно, однородные, на зависящие от индивидуальных качеств сварщика механические свойства соединений.

В электрошлаковой сварке источником нагрева служит теплота, выделяющаяся при прохождении тока от электрода к изделию через шлаковую ванну. Электрошлаковая сварка предназначена для соединения деталей большой толщины. Толщина свариваемых деталей практически не ограничивается. Толщина свариваемых деталей практически не ограничивается. Электрошлаковая сварка позволяет заменять сложные и тяжелые цельнолитые и цельнокованые конструкции сварными из отдельных простых отливок, поковок и листов, что значительно облегчает и снижает стоимость производства. Эта сварка применена и для чугунных отливок.

2. Контактная сварка основана на использовании повышенного омического сопротивления в стыке деталей и осуществляется несколькими способами.

При стыковой контактной сварке через детали пропускают ток, сила которого достигает нескольких тысяч ампер. Основное количество теплоты выделяется в месте стыка, где имеется наибольшее сопротивление; металл в этой зоне разогревается до пластического состояния или даже до поверхностного оплавления. Затем ток выключают, а разогретые детали сдавливают с некоторой силой – происходит сварка металла деталей по всей поверхности стыка. Этот вид сварки рекомендуют применять для стыковых соединений деталей, площадь поперечного сечения которых сравнительно невелика.

При точечной контактной сварке соединение образуется не по всей поверхности стыка а лишь в отдельных точках, к которым подводят электроды варочной машины.

При шовной контактной сварке узкий непрерывный или прерывистый шов расположен вдоль стыка деталей. Эту сварку выполняют с помощью электродов, имеющих форму дисков, которые катятся в направлении сварки. Точечную и шовную сварку применяют в нахлесточных соединениях преимущественно для листовых деталей толщиной не более 3 – 4 мм и тонких стенок арматурных стенок. В отличии от точечной шовная сварка образует герметичное соединение.

Все рассмотренные виды контактной сварки высокопроизводительны, их широко используют в массовом производстве для сварки труб, арматуры, кузовов автомобилей, металлической обшивки железнодорожных вагонов, корпусов самолетов, тонкостенных резервуаров и т.д.

Рис. 4. Сварное соединение
