Гелевый аккумулятор – зарядка и обслуживание

Как зарядить гелевый аккумулятор

Хоть на рынке автомобильных аккумуляторных батарей основной сегмент занимают обычные кислотные аккумуляторы, все больше появляется так называемых гелевых аккумуляторов. Достоинств у таких аккумуляторов значительно больше, чем у привычных кислотных, они менее требовательны в эксплуатации и обслуживании. Но все по порядку.

Конструкция

Итак, гелевая батарея по конструкции мало отличается от кислотной. Внутри имеются секции, с размещенными внутри пакетами свинцовых пластин. Каждый из пакетов состоит из отрицательных и положительных пластин. Все пакеты между собой соединены и наружу из корпуса выходит два вывода – «плюсовой» и «минусовой», к которым и подключаются клеммы автомобильной бортовой сети.

Но гелевые аккумуляторы заполнены, в отличие от обычных кислотных АКБ, электролитом, который находится в гелеобразном состоянии, отсюда и называние батареи.

Эти батареи полностью необслуживаемые, корпус у них полностью герметичен. Поскольку электролит находится в виде геля, то батарею можно располагать любым способом, электролит будет держаться на пластинах и стекание перетекание его при наклонах или переворотах аккумулятора не произойдет.

Достоинства

Электролит, находящийся в виде гелеобразного вещества, не вытечет даже при повреждении корпуса, что позволяет еще использовать батарею в дальнейшем, но недлительное время.

К тому же процесс испарения внутри гелевой АКБ значительно ниже, чем у кислотных, что позволило всю конструкцию расположить в герметичный корпус. Пары, которые образуются внутри аккумулятора, поглощаются гелевым электролитом и снова участвуют в реакции.

Основным же достоинством гелевого АКБ является обеспечение пусковых токов высоких значений, даже когда батарея несколько посажена. Указывается, что она способна обеспечить высокий пусковой ток даже при уровне заряда всего в 30% от номинального. При этом такие глубокие разряды для гелевой батареи не так губительны, как для кислотной батареи.

У этой батареи также ток саморязряда значительно ниже. При годичном простое она потеряет не более 10% своего заряда. К тому же она способна храниться даже в разряженном состоянии, без потери работоспособности. При надобности достаточно будет только ее полностью зарядить, чтобы начать использовать дальше.

Если правильно производить подзарядку данной батареи, то она практически не теряет своей емкости. Это обеспечивает ей способность выдерживать до 700 циклов заряда-разряда, что обеспечивает значительный срок эксплуатации.

Еще одним важным достоинством гелевых АКБ является меньшая восприимчивость к низким температурам. При таких температурах пусковой ток хоть и снижается, но в меньшей степени, чем как у обычных кислотных батарей.

Недостатки

Все это делает привлекательным использование данного типа батарей на автомобилях. Но имеются у них и недостатки. Их меньше, чем положительных качеств, но они тоже существенны.

Одна из таких – стоимость батареи. Она обойдется значительно больше, чем кислотная, и хоть срок ее эксплуатации больше, но неправильная эксплуатация обслуживание могут значительно сократить время «жизни» батареи.

А сократить «жизнь» ей может напряжение. Данная батарея очень чувствительна к напряжению. Оптимальным для нее является напряжение в 14,2-14,4 В. Превышение данного значения приведет к отслаиванию гелевого электролита от пластин, переход геля в газообразное состояние. Причем количество газа будет значительным, и снова преобразовать ее в гель уже не получится. Данный эффект уже получил название «таяние» геля. А учитывая, что регуляторы напряжения на автомобилях зачастую не имеют определенного значения, а работают в диапазоне 13-16 В, то выход из строя такой батареи – лишь дело времени.

Хотя на авто использовать такую батарею вполне можно, но только перед приобретением такого АКБ следует провести диагностику бортовой сети и настройку регулятора напряжения так, чтобы он не выдавал больше 14 В.

Способы зарядки гелевых АКБ

Эта батарея, хоть и является необслуживаемой, но периодическая подзарядка АКБ все же требуется. Частота проведения подзарядки, если эта батарея используется на авто, зависит от срока ее эксплуатации. Рекомендуется подзаряжать гелевый АКБ не чаще 1-2 раза в год.

Ещё кое-что полезное для Вас:

Видео: AGM и Гелевый аккумулятор. Зарядка гелевого и AGM аккумулятора

Для подзарядки должно применяться специальное зарядное устройство, рассчитанное на работу только с гелевыми аккумуляторами. Такие устройства даже никогда не превысит напряжение, которое может навредить АКБ. Некоторые виды таких устройств выполняют подзарядку по определенному алгоритму, с периодической сменой силы тока и напряжения.

Но встречаются такие зарядные устройства пока еще не часто, да и далеко не все СТО берутся за зарядку гелевых батарея из-за отсутствия в своем распоряжении таких устройств.

Но в домашних условиях можно подзарядить гелевый аккумулятор и при помощи обычного зарядного устройства. Но применять автоматические устройства не рекомендуется, поскольку они сами регулируют напряжение и силу тока, при этом в процессе зарядки они могут превысить напряжение выше значения, которое является для такой АКБ критическим.

А вот если зарядное устройство позволяет в ручном режиме установить напряжение и силу тока, то подзарядить гелевую батарею вполне возможно.

Как зарядить гелевый аккумулятор зарядным устройством

Перед началом зарядки обязательно нужно выставить напряжение чуть ниже значения, которое является критическим для батареи. Данное значение обычно указывается производителем и составляет оно примерно 14 В +/- 0,4 В.

Видео: Зарядка гелевого аккумулятора — как зарядить!

Также нужно правильно установить силу тока. Оптимальным считается значение в 10% от номинальной емкости гелевой АКБ. К примеру, АКБ обладает емкостью в 60 Ач, значит, сила тока заряда должна быть не выше 6 А.

Важно также знать время зарядки.

Чтобы высчитать время зарядки гелевого аккумулятора, следует поделить значение емкости на силу тока. К примеру, емкость – 60 Ач, а сила тока выставлена уровне 5 А, в таком случае время заряда будет составлять 12 ч.

Но если имеется время, то можно произвести подзарядку с силой тока в 5% от емкости. Для указанной батареи при параметр будет составлять 3 А, а время подзарядки возрастет до 24 ч. Но при таком режиме процесс пройдет более лучше и АКБ полностью воспримет заряд.

Обязательно следует соблюдать последовательность подключения. Сначала подсоединяются зажимы зарядного устройства к клеммам аккумулятора (важно не перепутать полярность), а после уже включать устройство в сеть. Периодически во время процесса следует контролировать параметры напряжения и силы тока.

Категорически запрещается преждевременно прекращать зарядку. Дело в том, что такие гелевые аккумуляторы обладают так называемым «эффектом памяти». Если в процессе прервать подзарядку преждевременно, к примеру, батарея смогла восстановить заряд только на 80%, то в следующий раз она не сможет взять заряд больше, чем на эти 80%. То есть, от недозаряда АКБ потеряет часть своей емкости и восстановить ее уже не получится.

Как эксплуатировать и заряжать гелевый аккумулятор

Для того чтобы начать разговор о преимуществах гелевого аккумулятора, нужно вначале разобраться что такое сам аккумулятор. По определению это источник тока, который многократно преобразовывает химическую энергию в электрическую и накапливает ее на продолжительный срок.

Разновидности аккумуляторов

Для бесперебойного питания используются четыре разновидности накопителей:

1. Стартерные автомобильные батареи, требующие проверки уровня электролита единожды в год и добавления дистиллированной воды по необходимости.
2. Стартерные автомобильные аккумуляторы необслуживаемые герметичные.
3. Стационарные батареи типа AGM.
4. Стационарные аккумуляторы типа GEL.

Последних две разновидности аккумуляторов можно устанавливать в жилых помещениях, а срок эксплуатации достигает 12 лет.

Absorptive Glass Mat (AGM) – распространенная технология, в которой применяется пористый заполнитель-сепаратор из стекловолокна, пропитанный электролитом, что позволяет добиться его состояния без жидкости.

Gelled Electrolite (GEL) – технология изготовления аккумуляторов, в которых состояние электролита напоминает гель. Данная субстанция получается путем добавления в него кремния. Это и есть т. н. гелевые аккумуляторы. Гелеобразный электролит в них позволяет достичь полной непроницаемости, а выделение газов осуществляется внутри разветвленной пористой системы геля. Такая технология позволяет свести обслуживание гелевого аккумулятора к нулю.

Преимущества и недостатки гелевых аккумуляторов

Плюсы

Во-первых, гелеобразный электролит не вытекает, что делает аккумулятор более безопасным и устойчивым к вибрациям. Данное качество позволяет устанавливать батарею вертикально.

Во-вторых, в отличие от кислотного электролита гелевый не разлагается, не кристаллизуется и коррозия не касается анодных пластин.

В-третьих, гелевый аккумулятор позволяет использовать его в нестандартных погодных условиях, к примеру, при –35 или при +50 градусах, а также во влажной среде.

В-четвертых, отлично держит кратковременный глубокий разряд.

В-пятых, активный материал, который используется в GEL аккумуляторах, увеличивает их емкость и сохраняет ее на стабильном уровне, что увеличивает срок эксплуатации батареи.

В-шестых, гелевый аккумулятор не выделяет газы, что в свою очередь снижает потерю массы электролита, а производительность аккумулятора возрастает.

Минусы

Эффективность рекомбинации газов в аккумуляторах со сгущенным электролитом несколько меньше (около 97%), чем в аккумуляторах типа AGM, в которых она превышает 99%.

Подвижность ионов из-за более плотной среды имеет более низкий показатель, что в свою очередь сказывается характеристике заряда-разряда гелевых аккумуляторов. Более того, при набросе нагрузки может прослеживаться частичный провал в напряжении, что приводит к активизации автоматики, защиты и неадекватному поведению всего оборудования.

Любой гелевый аккумулятор не переносит даже непродолжительного короткого замыкания. К примеру, при секундном замыкании двух полюсов обычным гаечным ключом, автомобильный гелевый аккумулятор моментально выйдет из строя.

При заряде гелевого аккумулятора током более 0,2 С10 возникает угроза «вспучивания» геля, так как эффективность рекомбинации меньше, а теплопроводность ограничена.

Высокое внутреннее сопротивление не позволяет снимать с гелевых аккумуляторов большие токи.

О некоторых особенностях автомобильных гелевых аккумуляторов можно узнать из видеоролика:

Зарядка гелевого аккумулятора

Сфера использования гелевых аккумуляторов простирается от автомобиля, сельхоз и мотто техники и солнечной батареи до многочисленных бытовых приборов. В правила эксплуатации гелевого аккумулятора входит и правильный заряд.

Когда устройство длительное время находится в простое, номинальная емкость медленно теряется и так же постепенно испаряется электролит. А так как гелевые аккумуляторы относятся к разряду необслуживаемых, то чаще всего их отправляют на свалку.

Однако, если гелевые аккумуляторы «умерли» не до конца, есть способ их «оживить». Вначале нужно провести тест, который покажет, есть ли шансы на выживание. Примечательно, что все это можно сделать своими руками.

Снять аккумулятор с устройства и замерить вольтметром остаточное напряжение. Если показатели не упали ниже 9 В, значит реанимировать батарею возможно. Нормальное напряжение колеблется в диапазоне 12,6-13,4 В.

Ремонт и восстановление

Инструментом с острым концом снять пластину или заглушки на верхней панели (зависит от типа АКБ).

Снять пробки с отверстий для залива.

Двухкубовым одноразовым шприцом набрать дистиллированную воду и при помощи иглы маленькими порциями заливать в отверстия, пока жидкость не покажется на поверхности. Дать отстояться около 3-х часов. Если вода полностью впиталась, добавить еще.

Затем, не закрывая заливные отверстия, подключить гелевую батарею к зарядному устройству, следя чтобы напряжение держалось на уровне 14-14,4 В, а величина тока не превышать 1/10 от емкости батареи. К примеру, при емкости 7 А/ч заряд тока должен быть не более 0,7 А. Превысив величину тока можно испортить гелевый аккумулятор, раздув его окончательно.

После заряда и периода отстоя должно получиться напряжение в пределах 12,6-12,8 В, тогда восстановление можно считать состоявшимся.

Отключить гелевый аккумулятор от зарядки, вытереть насухо «ловушки», закрыть резиновыми пробками и зафиксировать крышку верхней панели при помощи клея или скотча.

Для наглядности можно посмотреть видеоролик как восстановить гелевый аккумулятор:

Советы

Нужно обязательно контролировать вытекающий у заливных отверстий электролит: собирать шприцом и не допускать его выливания на борта корпуса аккумулятора.

При отсутствии прибора для зарядки, гелевая батарея присоединяется к клеммам прибора, на котором она был установлена. Остается включить прибор в электросеть.

После процедуры восстановления гелевого аккумулятора не рекомендуется класть его на бок или опрокидывать вверх тормашками.

Советы по эксплуатации

Прежде всего, нужно придерживаться правил указанных в эксплуатационном листке.

Также рекомендуется тренировать гелевый аккумулятор каждые 10 дней.

Каждые 2-3 года проводить ревизию, т.е. разбирать батарею и заправлять дистиллированной водой.

Все эти действия могут значительно увеличить срок эксплуатации гелевого аккумулятора.

Сообщества › Околоколесица (мотоциклы, ATV, гидроциклы) › Блог › Как зарядить гелевый АКБ?

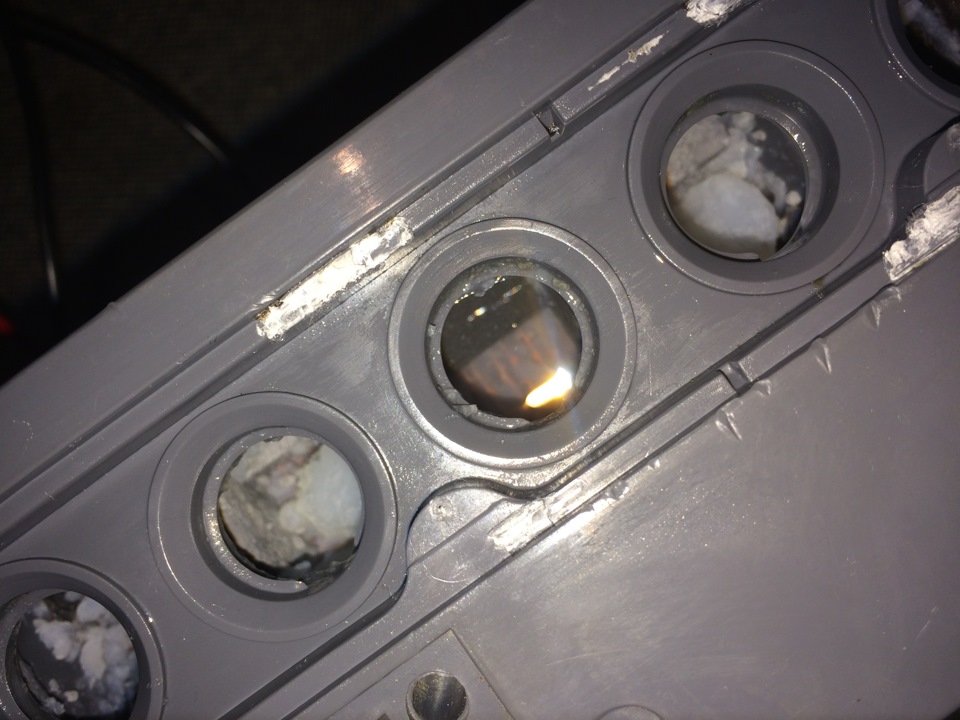

Приветствую! Решил зарядить гелевый АКБ EXIDE. Вскрыл АКБ, открутив пробки, обнаружил, что в одной банке жидкость, похожая на электролит, во всех остальных гель (по консистенции напоминает парафин). Вопрос: 1. Откуда жидкость? (на АКБ нарисовано, что можно использовать, закрепив боком).
2. Как заряжать гелевый АКБ. (порядок заряжания кислотного АКБ знаю).
Аккумулятору нет года еще, до меня не вскрывался, не заряжался.

Смотрите также

Комментарии 51

В общем, аккумулятор пошел по пи@де. После зарядки проработал не долго. Итог: изначально акб гавно, далее вскрытие и неправильная зарядка его добили.

Гелевым он называется потому что свободное пространство забито белой стекловатой. Электролит там самый обычный.

В том и дело, что там вещество типа парафина, жидкого электролита нет.

Аккум собрать, зарядить и ездить. Помрет-в мусор, по поводу зарядки, в идеале используется с понтом спец зарядка, с микропроцессорным управлением(типа Агрессор, хочу себе такой) . Но на деле стоя на моте заряжается от обычного генератора, так что…

Я так и сделал. Неделю уже 12,77 В держит. На мот не ставил, но уверен, что будет работать без проблем.

а надпись на крышке, , донт нот опен, , не смутила?)

Да я в курсе, что он не вскрывается… Но лучше было бы, если бы его раздуло.

их не раздувает, там специально байпасный клапан

Читал… Но и жидкости в нем не должно быть, а она была…

и что что она была?

Ну она кипела слегка. Кто знает… Я уверен, что он будет нормально работать, ну может не 8 лет, а в два раза меньше. По идее не нужен такой АКБ на мот.

по идеи не стоит делать того о чем мало имеешь представление

Да я перечитал про них в интернете кучу информации, но конкретного ответа не нашел. По параметрам, мое зарядное устройство подходит для гелевых АКБ. Многие у нас в них после вскрытия срочно доливают воду… 🙂 и они работают.

зарядное устройство любое подходит для зарядки акб и не важно обслуживаемый акб или нет.главное чтоб ток заряда был 0,1 от емкости.А по поводу доливать воду-масло моторное тоxне цедите через марлю и опять в мотор?) не обслуживаемый акб вещь одноразовая

Убил акум, можешь выкинуть. Он загерметизирован, вскрывать запрещено.
Есть специальные ЗУ с режимом AGM.
А если хочешь заряжать в ручную и чтоб акум долго жил, то ток зарядки должен быть неизменным! Очень хорошо, если это до 3% от емкости АКБ, т.е делишь на 30 и заряжаешь таким током. Напряжение должно опускаться от 14.8в до 13.8в по степени заряженности акб. Заряд проверяется по напряжению 12.7 -12.9 — 100% заряжен. Ниже надо заряжать. Но не забудь, что акум после зарядки должен постоять, а то на клеммах будет 13+В )

Вот он ночь на зарядке простоял, скоро пойду гляну…

Убил акум, можешь выкинуть. Он загерметизирован, вскрывать запрещено.
Есть специальные ЗУ с режимом AGM.
А если хочешь заряжать в ручную и чтоб акум долго жил, то ток зарядки должен быть неизменным! Очень хорошо, если это до 3% от емкости АКБ, т.е делишь на 30 и заряжаешь таким током. Напряжение должно опускаться от 14.8в до 13.8в по степени заряженности акб. Заряд проверяется по напряжению 12.7 -12.9 — 100% заряжен. Ниже надо заряжать. Но не забудь, что акум после зарядки должен постоять, а то на клеммах будет 13+В )

А жидкость в одной банке откуда?

Убил акум, можешь выкинуть. Он загерметизирован, вскрывать запрещено.
Есть специальные ЗУ с режимом AGM.
А если хочешь заряжать в ручную и чтоб акум долго жил, то ток зарядки должен быть неизменным! Очень хорошо, если это до 3% от емкости АКБ, т.е делишь на 30 и заряжаешь таким током. Напряжение должно опускаться от 14.8в до 13.8в по степени заряженности акб. Заряд проверяется по напряжению 12.7 -12.9 — 100% заряжен. Ниже надо заряжать. Но не забудь, что акум после зарядки должен постоять, а то на клеммах будет 13+В )

Заряжался часов 16, сила тока с 1,9 ампера опустилась до 0,5 ампера, это говорит о том, что зарядку взял… Жидкость в одной банке по чуть кипела. Если бы я его не вскрыл, он бы раздулся как минимум, так как отверстий для вентиляции нет! Напряжение показывает 13,4 В.
